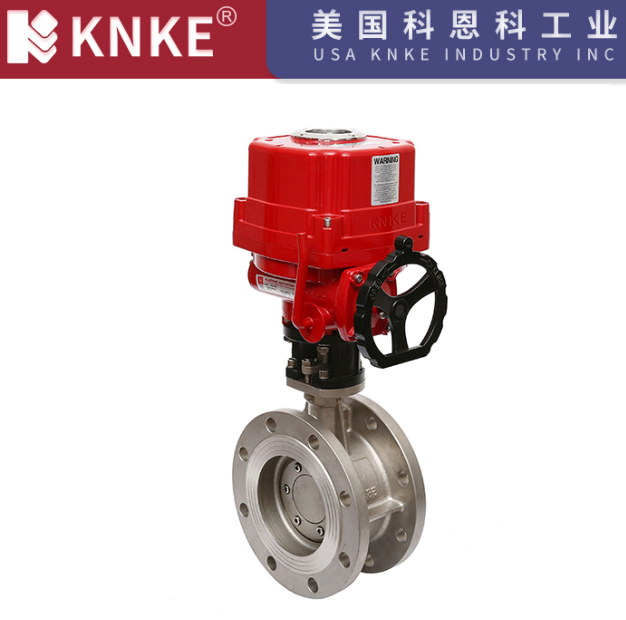

電動蝶閥是一種常見的自動化控制閥門，廣泛應用于石油、化工、水處理等多個工業領域。其通過電動執行機構驅動蝶板旋轉，實現對管道內介質的精確調節與控制。本文將詳細介紹電動蝶閥的工作原理、結構特點、驅動系統以及應用領域。
一、電動蝶閥的基本工作原理
電動蝶閥的工作原理基于蝶板的旋轉控制。蝶板是閥門中的啟閉件，通過繞閥桿軸線旋轉90°來實現流體的開啟、關閉或調節。蝶板的旋轉角度與流量大小成正比，因此可以根據需要精確調節流通量。
電動蝶閥由電動執行機構驅動。執行機構通過電機和傳動裝置（如齒輪、蝸輪蝸桿等）將動力傳遞給蝶板，使其旋轉。電動執行機構能夠實現遠程控制，使得閥門能夠在無人干預的情況下自動調節流量或關閉流通。
二、電動蝶閥的驅動方式
電動蝶閥的驅動方式通常采用角行程電動執行機構，能夠控制閥門在0~90°的部分回轉。執行機構內的電機啟動后，通過傳動機構帶動蝶板旋轉，從而調節流量。相比手動蝶閥，電動蝶閥能夠通過自動化控制精確調節流量，且具備遠程控制功能，特別適用于無法人工干預的場合。
三、電動蝶閥的結構特點
緊湊輕便：電動蝶閥體積小、重量輕，材料消耗少，適用于空間有限的場合。其緊湊的結構便于安裝和維護。
低驅動力矩：蝶板的啟閉非常迅速，操作簡便且能耗低。低驅動力矩使得電動蝶閥在實際應用中效率更高，節能效果顯著。
密封設計：電動蝶閥可分為軟密封和硬密封兩種類型：
軟密封：密封圈鑲嵌于閥體或蝶板周邊，適用于常溫、低壓環境，如水處理、化工等領域。
硬密封：采用金屬材料直接接觸密封，耐高溫、高壓，抗磨損，適用于高溫氣體、含顆粒介質等惡劣工況。
多工位安裝：電動蝶閥的安裝不受介質流向的限制，可以靈活地安裝在管道的任意位置，方便應用于不同的管道系統。
四、電動蝶閥的主要類型及應用場景
根據介質特性和工作環境的不同，電動蝶閥可分為不同類型，并廣泛應用于多個行業。
電動軟密封蝶閥：
特點：具有優異的密封性能，結構簡單，成本較低。
應用：主要用于石油、煤氣、化工、水處理等行業，適用于腐蝕性、非顆粒狀介質的流量調節或切斷。
電動硬密封蝶閥：
特點：蝶板采用中線式設計，抗高溫膨脹，流阻小，流量大，使用壽命長。
應用：適用于高溫、高壓及高磨損場景，如冶金、電站、高溫氣體管道等行業。
不銹鋼電動蝶閥：
特點：采用不銹鋼材質，具有優良的耐腐蝕性和較高的強度。
應用：廣泛應用于冶金、化工、建材、玻璃等行業的含塵冷風或熱風氣體管道中，用于調節流量或切斷氣體介質。
五、電動蝶閥的驅動系統核心部件
電動蝶閥的驅動系統由三個主要部件組成：
電動執行機構：為閥門提供動力，控制蝶板的旋轉角度。電動執行機構可實現精確的遠程控制。
傳動機構：傳遞動力并確保蝶板的精準定位。常見的傳動方式包括齒輪傳動和蝸輪蝸桿傳動等。
控制系統：控制系統通過接收信號（如4-20mA電流信號）來調節蝶板的開度，從而實現流量的精確控制。
六、電動蝶閥的優勢與應用領域
優勢：
電動蝶閥兼具流量調節和密封功能，具有較高的性價比。
大口徑閥門的制造優勢顯著，且成本低于球閥和閘閥等其他類型的閥門。
應用領域：
工業管道系統：石油、化工、水處理、冶金、電站等行業中，電動蝶閥用于控制流體的流量與開關。
通風環保工程：電動蝶閥在含塵氣體和冷熱風管道的流量控制中具有重要應用。
食品與醫藥行業：衛生級電動蝶閥可用于控制潔凈介質，需配備食品級密封材料。
七、關鍵技術要點
在選擇和使用電動蝶閥時，需重點考慮以下技術要點：
尺寸選型：根據管道直徑、介質流量和壓力等參數選擇適合的電動蝶閥規格。
密封性能：根據工作環境選擇軟密封或硬密封電動蝶閥。軟密封適用于常溫、低壓環境，而硬密封適合高溫、高壓及磨損性介質。
安裝與維護：電動蝶閥結構簡單，易于維護，且可進行多方向安裝，降低了工程的復雜度。
電動蝶閥憑借其精確的流量調節功能、簡便的操作方式以及較高的性價比，在多個工業領域得到了廣泛應用。通過了解其工作原理、結構特點及應用場景，能夠幫助我們更好地選擇與使用電動蝶閥，提升工業自動化系統的效率與安全性。
